QC11Y-16×2500剪板机




QC11Y系列液压闸式剪板机技术参数:


规格型号 可剪板厚(mm) 可剪板宽(mm) 行程次数
(time/min)
后挡料行程(mm) 剪切角度(°) 工作台高度(mm) 电机
功率(kw)
QC11Y 6×2500 6 2500 16~35 20~600 30′-1°30′ 800 7.5
QC11Y 6×3200 6 3200 14~35 20~600 30′-1°30′ 800 7.5
QC11Y 6×4000 6 4000 10~30 20~600 30′-1°30′ 800 7.5
QC11Y 6×5000 6 5000 10~30 20~800 30′-1°30′ 900 11
QC11Y 6×6000 6 6000 8~5 20~800 30′-1°30′ 1000 11
QC11Y 8×2500 8 2500 14~30 20~600 30′-2° 800 11
QC11Y 8×3200 8 3200 12~30 20~600 30′-2° 850 11
QC11Y 8×4000 8 4000 10~25 20~600 30′-2° 900 11
QC11Y 8×5000 8 5000 10~25 20~800 30′-2° 1000 15
QC11Y 8×6000 8 6000 8~20 20~800 30′-2° 1050 15
QC11Y 12×2500 12 2500 12~25 20~800 30′-2° 840 15
QC11Y 12×3200 12 3200 12~25 20~800 30′-2° 900 15
QC11Y 12×4000 12 4000 8~20 20~800 30′-2° 940 15
QC11Y 12×5000 12 5000 8~20 20~1000 30′-2° 1000 22
QC11Y 12×6000 12 6000 6~20 20~1000 30′-2° 1060 30
QC11Y 16×2500 16 2500 12~20 20~800 30′-1°30′ 840 22
QC11Y 16×3200 16 3200 12~20 20~800 30′-1°30′ 900 22
QC11Y 16×4000 16 4000 8~15 20~800 30′-1°30′ 940 22
QC11Y 16×5000 16 5000 8~15 20~1000 30′-1°30′ 1000 30
QC11Y 16×6000 16 6000 6~15 20~1000 30′-1°30′ 1100 37
QC11Y 20×2500 20 2500 10~20 20~800 30′-3° 900 30
QC11Y 20×3200 20 3200 10~20 20~800 30′-3° 950 30
QC11Y 20×4000 20 4000 8~15 20~800 30′-3° 1100 30
QC11Y 20×5000 20 5000 8~15 20~1000 30′-3° 1100 37
QC11Y 20×6000 20 6000 6~15 20~1000 30′-3° 1200 37
QC11Y 25×2500 25 2500 8~15 20~800 30′-1°30′ 900 37
QC11Y 25×3200 25 3200 8~15 20~800 30′-1°30′ 950 37
QC11Y 25×4000 25 4000 6~12 20~1000 30′-1°30′ 1100 37
QC11Y 32×2500 32 2500 6~12 20~1000 30′-4° 1000 55
QC11Y 32×3200 32 3200 8~12 20~1000 30′-4° 1100 55
QC11Y 40×2500 40 2500 4~10 20~1000 30′-4° 1200 55
QC11Y 40×3200 40 3200 4~10 20~1000 30′-4° 1200 55

操作规程

一、起动前准备
1、检查各部位有无异常,紧固螺钉(帽)不得有松动。制动器应正常可靠。
2、严格按板材厚度调整卷筒距离,不得超负荷作业。不能卷压超出机械性能规定范围的工件。
二、运转中注意事项
1、必须在工件放平稳,位正后
1、检查各部位有无异常,紧固螺钉(帽)不得有松动。制动器应正常可靠。
2、严格按板材厚度调整卷筒距离,不得超负荷作业。不能剪(卷压)超出机械性能规定范围的工件。
二、运转中注意事项
1、必须在工件放平稳,位正后才能开车运转操作,并应明确信号,指定一人指挥。
2、手不得放在被卷压的钢板上,并不准用样板进行检查,停机后方准用样板检查圆度。
3、剪(卷压)不够整圆的工件时,滚卷到钢板末端时,要预留一定余量,以防工件掉下伤人。
4、作业时,工件上严禁站人,也不得在已滚好的圆筒上找正圆度。
5、滚卷较厚、直径较大的筒体或材料强度较大的工件时,气动工具应少量下降动轧辊并经多次滚卷成型。
6、滚卷较窄的筒体时,应放在轧辊中间滚卷。
7、工件进入轧辊后,应防止手及衣服被卷入轧辊内。
三、停机注意事
1、如发现机床运转有异常响声时,应立即停机检查调整修理。
2、断开开关,切断电源。
3、停机后将工件放置指定地点.

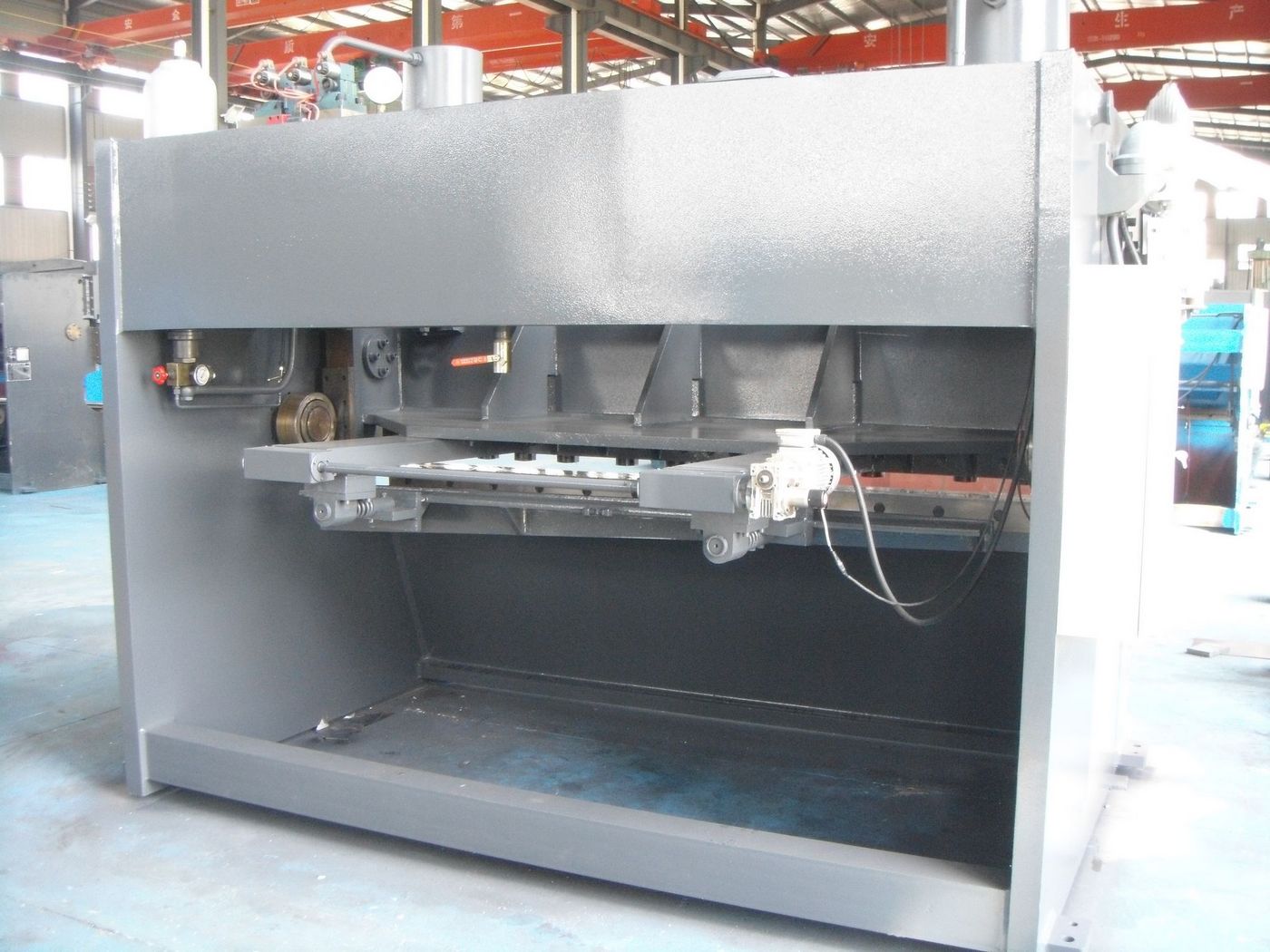

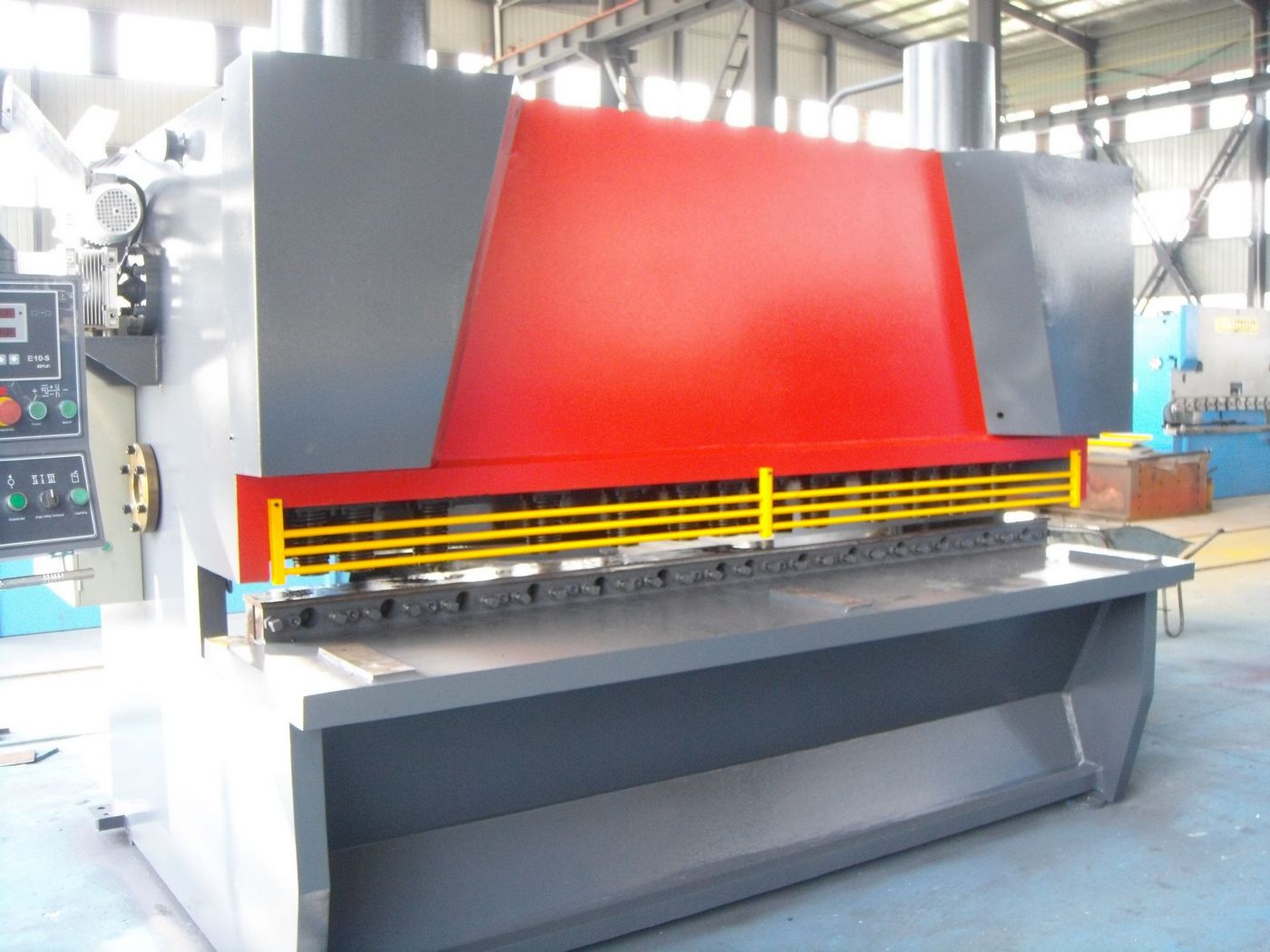

QC11Y-16×2500液压闸式剪板机
基本技术参数:

序号
项 目 名 称
数  值
单位
1
可剪板厚
16
mm
2
可剪板宽
2500
mm
3
被剪板料强度
σb≤450
N/mm2
4
行程次数
12
次/min
5
剪切角
0.5-1°30′

6
喉口深度
150
mm
7
后挡料范围
20~600

   8

主电机
型号
Y132S-4 B5

功率
18.5
KW
转速
1440
rpm
9
齿轮泵
63MCY14-1B

10
机器重量(约
8800
kg
11
主要板厚
墙板
50
mm
台面板
55
mm
前面板
40
mm

一、整机结构
    整机采用全钢焊接结构,墙板、工作台、刀架体等焊接部件振动消除应力,具有很好的刚性与稳定性。
二、技术与工艺
1、 本机属新一代液压剪板机。采用先进的液压集成阀块。结构紧凑,减少管路连接,提高了系统的可靠性与易维修性。
2、 串联油缸使机床在剪切时,油缸同步好,剪切角不会变动。
3、上刀架安装刀片的安装面为螺旋面,确保在剪切过程中刀片间隙的均匀性,剪切断面质量好。子轴支承上刀架上、下摆动动作,偏心机构快速调整刀片间隙,提高剪切精度。
4、 蓄能器回程平稳、迅速。
5、 上刀片菱形,下刀片矩形,材质9CrSi,硬度好、寿命长。
6、上、下刀片刀口间隙由手柄调节,刻度盘指示数值,调整轻便迅速、正确可靠。
7、刀架行程可无级调节,压料力能随剪切板厚自动调整。
8、设有灯光对线装置,电动机械式后挡料,并能作手动微调,挡料尺寸及剪切次数均有数字显示装置,使用方便。
9、防护栅与电气构成联锁,电气箱设有电源开关和机械联锁装置,确保操作及维修的安全。
10、 工作台面设滚动结构,减少板料划伤,并可减少摩擦阻力。
11、 油缸:45号钢调质处理,内孔精镗、挤压。
12、 活塞杆:45号钢调质处理,外圆镀硬铬精磨。


部分配套件供应商
油缸主要密封圈:日本华尔卡                  主控电气元件:西门子(苏州)
液    压    阀:海门新力阀组                    油        泵:上海优质油泵
刀          片:上海金山优质刀片               电        机:南通恒力电机

三、设备验收
1、剪板机设计、制造验收标准  按照国家下列标准设
JB5197-91     《剪板机 技术条件》
JB/T14404-93  《剪板机 精度》
2、验收阶段:供方制造厂内验收,验收合格后发货。

四、售后服务及承诺
1、供方负责现场指导安装和设备调试。
2、供方负责对需方操作人员进行培训。
3、三包期一年,终身维修。售后服务接电话4小时内给予明确答复,必要时3日内(国内)专业人员赶到现场,确保设备正常运转。
4、主要配件套采用国内一流产品。

五、买方负责部分
1、在买方工厂的地基装配、安装敷管接线和其它配件(含基础预埋件、二次灌浆);
2、机器四周的铺板及安全防护栏;
3、接地配件及必要材料;
4、液压油、连机电线等;
5、提供380V/50Hz供电线路,至该机床电控柜主电源接口;
6、我公司负责对设备进行调试指导安装时,用户派员配合,提供必要的吊装工具;

六、产品价格和生产周期
1、价格:    万元/台。
2、生产周期:25个工作日。

七、此技术文件作为买卖合同文本附件共同生效,具有法律效力,需方提出变更的除外。
