闸式摆式两种剪板机刀片寿命和剪切精度比较 |
|
闸式剪板机比摆式剪板机剪切精度要高。以4*2500 摆式剪板机和闸式剪板机为例。摆式与闸式刃口假想间隙值均为小于 4 丝,但摆式机的摆臂与摆架体之间轴承连接的游隙无法消除,游隙与刃隙积累剪切精度误差个体都在 10 丝以上

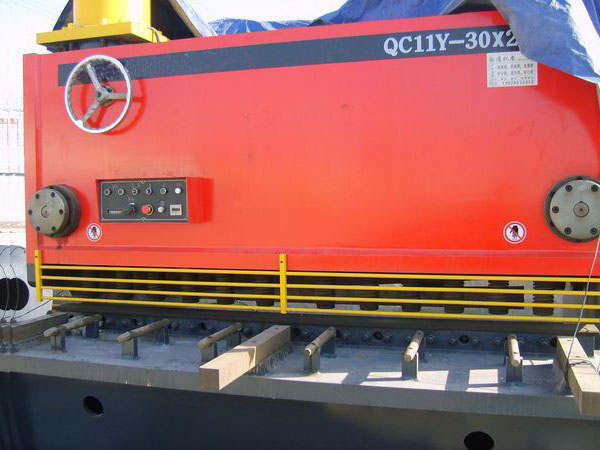

而液压闸式剪板机刀架体后导轨被 4 个大轴承支持,前导轨被 2 只背后有压紧弹簧的轴承压紧,使前后导轨间均无游隙,游隙与刃隙相加精度误差均连结在 4 丝以下,因此剪切质料越发平滑,无毛刺。
摆式剪板机刀架刀刃点任务时呈弧形活动,以是只能利用两面刀口的菱形刀片,剪下的质料越窄越紧张,而闸式剪板机刀架因为做垂直于下刃的直线活动,直接利用到处刃口的矩形刀片,刀刃的利用寿命进步1倍。
别的,菱形刀片剪切板材等闲造成板材麻花状扭曲。而矩形刀片就能预防此缺陷。摆式剪板机上刃口不能利用4面剪切。
因为摆式剪板机刀体架的活动线路是弧形的,以是只能利用菱形刀口举行两面剪切。而闸式剪板机刀架体为上下直线活动,它的上、下刀面可以利用4面剪切,因而闸式剪板机上刀片的利用寿命比摆式的超过跨过一倍。
|
|
|
| |
|
